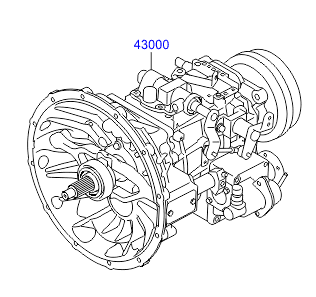

Коробка передач (КПП) HD78 D4DD M035S5 Хендай Hyundai

43000-5K652 - Коробка передач (КПП) HD78 D4DD M035S5 Хендай Hyundai
Артикул: 43000-5K652
Замены номера:
Производитель: MOBIS
  • Очень приятные и адекватные цены
  • Скидки постоянным клиентам
  • Бесплатная доставка по СПБ
  • Высокое качество деталей Хундай
  • Оперативная отправка во все регионы РФ
Выгодная цена: 240000 р.
Наличие: Обычно в наличии
Но лучше уточнить наличие и цену по телефону

Тел: 8 (812) 241-63-95
E-mail: info@tritonauto.ru

ЭКОНОМЬТЕ СВОИ ДЕНЬГИ НА ТЕЛЕФОНЕ!
ЗАКАЖИТЕ БЕСПЛАТНЫЙ ЗВОНОК!




Применимость.

На лёгких коммерческих грузовиках Хендай HD 78 устанавливается механическая КПП M035S5 DYMOS с оригинальным каталожным номером 430005K652.

Назначение

Данный агрегат выполняет несколько функций: передает крутящий момент от коленвала двигателя на кардан и задний мост, изменяет силу тяги на ведущих колесах в зависимости от скорости движения автомобиля, разъединяет на длительное время двс от остальных элементов трансмиссии при инерционном движении авто на нейтрале и во время стоянки с работающим мотором. А также дает возможность двигаться задним ходом.



Принцип работы и устройство.

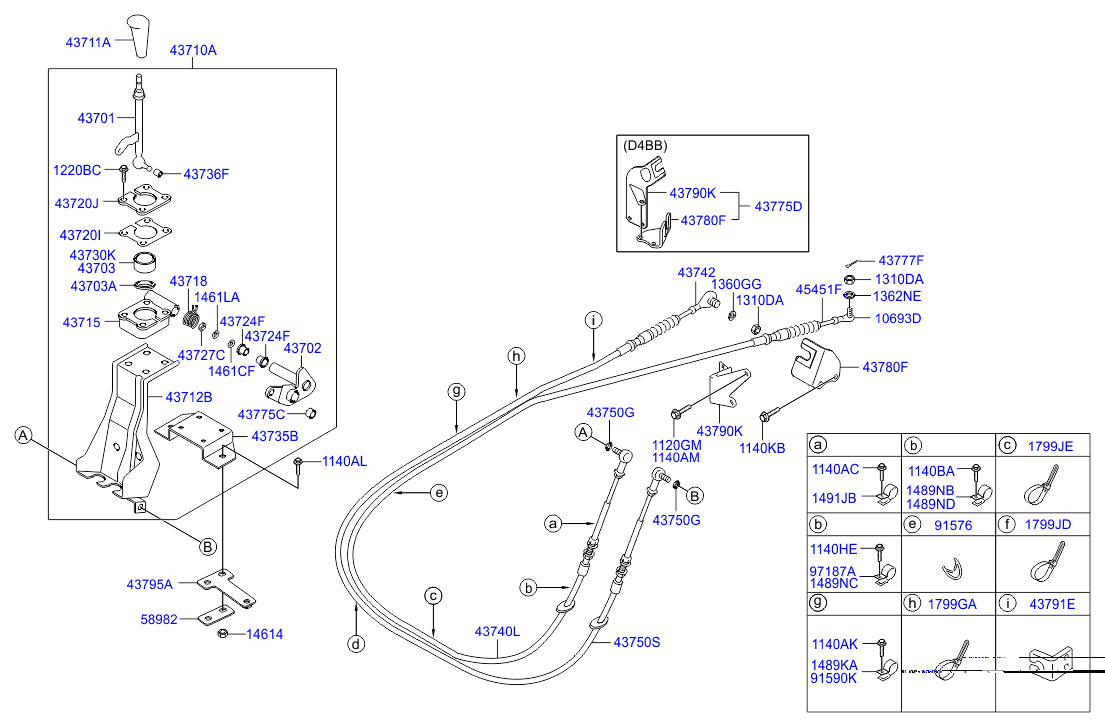

Необходимым условием для переключения передач в коробке Хендай HD 78 является нажатие на педаль сцеп-я. В этот период времени механизм сцепления осуществляет разъединение движка от МКПП, что приводит к снижению частоты вращения в ней шестеренок. Благодаря чему становится возможным переключаться между повышенной, пониженной и нейтральной скоростью. В этот самый момент водитель посредством рычага кулисы воздействует на тросы КПП HD78 выбора (красный – 437505K100) и переключения (черный – 437405K100). Далее усилие от тросиков передается на штоки и вилки, перемещающие муфты синхронизаторов.

Диск сцепления через шлицевое соединение связан с первичным валом МКПП и передает на него крутящий момент от маховика. Установленная на нем неподвижно шестерня, находится в постоянном зацеплении с шестерней промвала. Далее вращение от промежуточного вала передается на независимо вращающиеся шестерни вторичного вала коробки передач Хундай HD78.

Находясь в нейтральном положении во время работы на холостых оборотах, вторвал не вращается и соответственно не передает крутящий-момент дальше на остальные элементы трансмиссии. Чтобы это произошло, в конструкции коробаса на выходном втор. валу предусмотрены синхронизаторы с конусом и блокирующим кольцом. При включении нужной нам передачи мы передвигаем муфту синхронизатора, которая является связующим звеном и соединяет между собой подвижную и неподвижную шестер-ни, а также выравнивает их угловые скорости.

Именно способность эффективно и гладко замыкать не жестко соединенные шестерни с валом являют собой всю суть МКП.

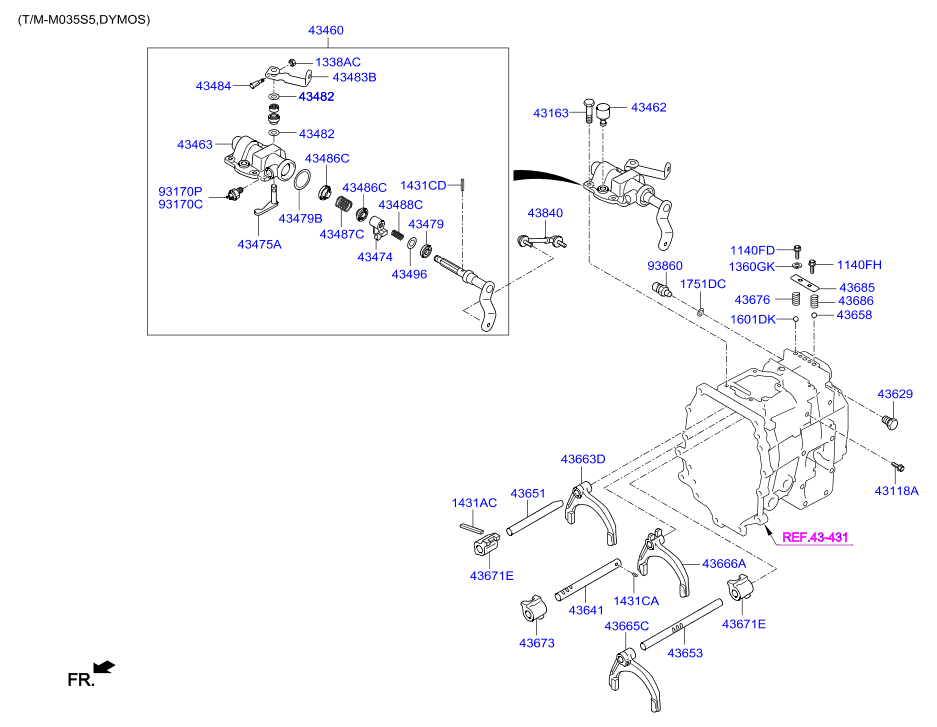

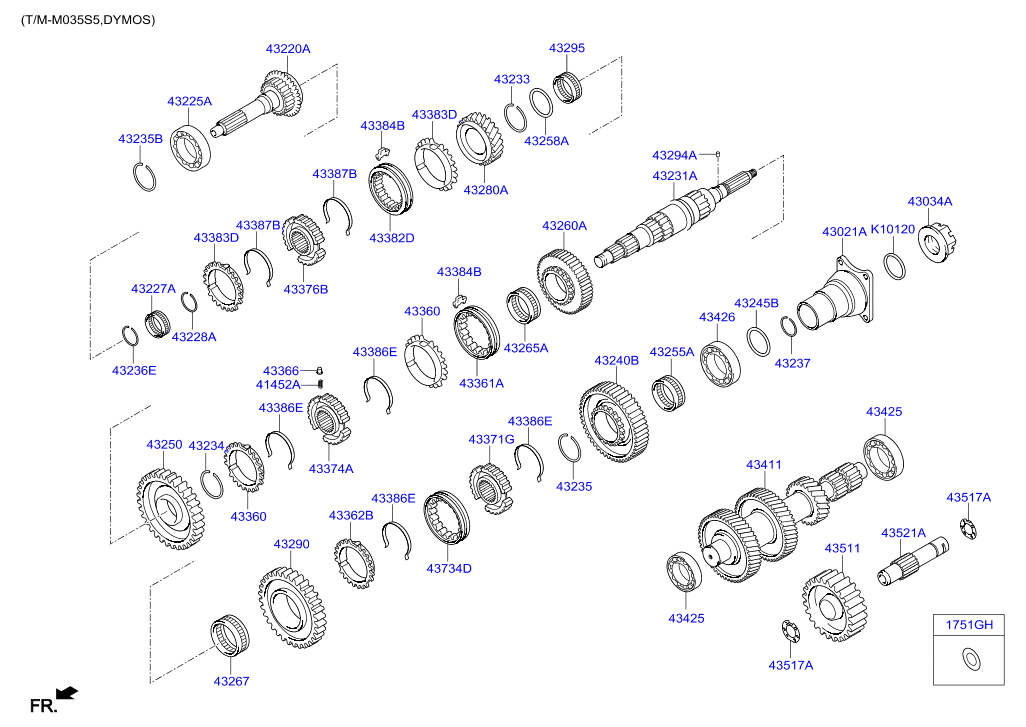

Схема

Схема КПП Хендай HD78



Основные неисправности и их причины

  1. Повышенный уровень шума на нейтралке и характерный скрип при переключении могут быть вызваны низким уровнем трансмиссионного масла или его полным отсутствием. Также это может говорить о выработке посадочных мест или контактных частей подвижных элементов, износ в процессе эксплуатации, появление задиров, неровностей, потертостей в выжимном подшипнике, ведущей шестерне, одном из валов. В этом случае необходимо произвести замену изношенных деталей на новые.
  2. Хруст при переключении передач. Скорее всего, причиной является неисправность одного из синхронизаторов.
  3. Подтекание масла говорит об износе сальников или прокладки поддона картера.



При ремонте КПП HD 78 вам обязательно понадобятся следующие детали:

  • QD43225T00020 Подшипник шариковый первичного, вторичного вала (закрытый, с кольцом) HD78 NSK 6309DDUNR
  • 43220-5H020 Вал КПП первичный HD78, County D4DD Samgong
  • 43227-5H010 Подшипник вала вторичного игольчатый HD78 D4DD, D4DB Koyo
  • QD43383T02010 Кольцо синхронизатора 4-й 5-й передачи HD78 MOBIS
  • 43280-5H010 Шестерня вторичного вала 5-й передачи HD78 Samgong
  • 43231-5H010 Вал КПП вторичный HD78, County D4DD Samgong
  • QD43425T04170 Подшипник шариковый промежуточного вала (закрытый, с кольцом) HD72, HD78 NSK 6307DDUNR
  • 43410-5H020 Вал КПП промежуточный HD78, County D4DD Samgong
  • 43386-5H000 Кольцо стопорное синхронизатора 2-й, 3-й передачи HD78
  • QD43386T00050 Кольцо стопорное шпонки синхронизатора 2-й, 3-й передачи
  • QD43360T00240 Кольцо синхронизатора 2-й 3-й передачи
  • 43366P01010 Шпонка синхронизатора
  • ME636619 Пружина ступицы-муфты
  • 43384-5H001 Шпонка синхронизатора
  • QD43113T00180 Сальник первичного вала (40х58х8)
  • QD43155T00080 Сальник вторичного вала (50*65*9)

Представленные выше запчасти всегда есть в наличие на нашем складе в необходимом количестве.

Таким образом, при поломке и выходе из строя вашей коробки передач у вас есть три варианта решения проблемы:

  1. Произвести ремонт с заменой всех внутренностей на новые. Стоимость зч вместе с работами обойдется вам в пределах 100 тыс. руб.
  2. Купить новую оригинальную КПП HD78 D4DD. Её цена составит от 260 т.р. до 300 т.р.
  3. Или приобрести Б/У. Но имейте в виду, что приобретая Б.У. по привлекательной цене вы покупаете кота в мешке.
