Сцепление HD 120 D6DA19 (комплект в сборе 350 мм) Хендай
Применимость
Выпускаемые на конвейере коммерческие грузовики Hyundai HD120 оборудованы разными типами двигателей: D6DA19, D6DA22, D6GA. Поэтому сцепление на HD 120 должно соответствовать определенному мотору. На данной странице представлен комплект для самого распространенного движка D6DA 19.
Для исключения ошибки при подборе и заказе на нашем сайте элементов сц-я, Вам необходимо знать тип двиг. автомобиля. Если вы не владеете данной информацией, то можете предоставить нам номер шасси, начинающийся на: KMFLA… Он указан в свидетельстве о регистрации авто или/и в ПТС. Это даст нам возможность подобрать по оригинальному каталогу запчастей сцепление, подходящее именно на вашу машину.
Назначение
Сцепление на Хендай HD 120, как и любое другое, предназначено для краткосрочного разрыва соединения между двс и трансмиссией, а также обратного плавного восстановления связи между этими механизмами. Это необходимо для осуществления процесса переключения понижающей или повышающей передачи во время движения и при трогании с места.
Устройство
Конструктивно механизм выполнен таким образом, чтобы крутящий момент передавался с помощью сил трения без возникновения рывков и дерганий. Это достигается благодаря особой конструкции ведомого диска 41100-6A600 и наличию гасителя крутильных колебаний (демпфера). Этот мех-зм выполняет защитную функцию и предохраняет многие детали трансм-ии от поломок.
Размеры
- D6DA19 d = 350 мм
- D6DA22, D6GA d = 380 мм
Принцип действия

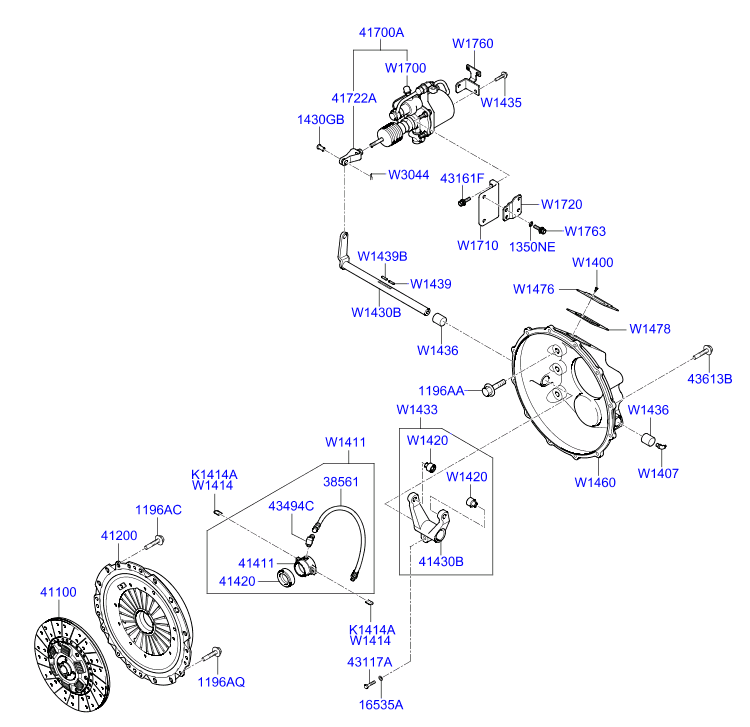

Нажимая на педаль сцепления, водитель воздействует на шток главного цилиндра сцеп-я, связанного с поршнем. Поршень создает давление жидкости в магистрали гидропривода, передаваемое на пневмо-гидроусилитель (ПГУ) QW417006B700. Шток гидроусилителя соединенный с валом (осью), поворачивает его, а вместе с ним и вилку сц.
Вилка начинает давить на выжимной подшипник GK88V165100 (VKD99902), а тот, находясь в контакте с рычагами корзины 41200-6A600, нажимает на них и разрывает связь между ведомым диском 41100-6A700 и маховиком.
В этот момент сцепуха находится в выключенном состоянии и у водителя появляется возможность переключить передачу. Для осуществления обратного процесса (включения сц.-я) нужно отпустить педаль.
Неисправности
В результате эксплуатации грузового транспортного средства возникает износ многих узлов и деталей. Сцепление на Hyundai HD 120 не является исключением. Следует выделить основные причины замены данного механизма, как отдельных его элементов, так и узла целиком.
- Износ фрикционных накладок
- Выход из строя гасителя крутильных колебаний (демпфера)
- Заклинивание ступицы на шлицах первичного вала МКПП
- Замасливание рабочих поверхностей
- Деформация или/и потеря упругости диафрагмы корзины 41200-6A700
- Износ, коробление нажимной части корзины или поверх-ти маховика
- Люфт и выход из строя выжимного подш-ка
- Неисправности гидропривода (засорение трубок, негерметичность системы, поломка цилиндров сцепления и усилителя)
В большинстве случаев все эти неполадки ведут к неправильной работе сис-мы:
- неполное включение и выключение («пробуксовка и ведение»)
- появление посторонних звуков, вибраций
- рывки при трогании и переключении передач
Купить сцепление на Хендай HD120 корейского производителя VALEO у нас Вы сможете по очень привлекательной цене с БЕСПЛАТНОЙ доставкой по Санкт-Петербургу (СПБ). А для жителей других регионов России мы оперативно отправим запчасти удобной для Вас транспортной компанией.
